VISOMETRY开发的Twyn软件：AR视觉检测如何解决重工制造错漏装问题？
在重工制造行业中，质量检测一直是一个典型的“高难度、低效率、高责任”环节。
无论是工程机械、矿山设备、起重设备、钢结构框架，还是大型焊接件和复杂装配件，很多零部件都具有一个共同特点：尺寸大、结构复杂、检测位置分散、人工复核成本高。传统检测方式往往需要质检人员拿着图纸、清单、检具，在现场反复比对，既耗时，也容易受到经验、视角和疲劳程度的影响。
这也是为什么近几年，AR视觉检测开始被越来越多的重工制造企业关注。以 VISOMETRY Twyn 这类AR现实增强视觉检测软件为例，它并不是简单地“拍照识别”，而是将CAD模型、检测步骤和实物画面进行叠加，让质检人员可以在真实工件上直接看到装配状态、结构偏差和潜在错漏问题。
从 Huisman 的应用案例可以看出，AR视觉检测正在成为大型装备制造中一种非常实用的辅助检测方式。
一、重工制造为什么特别需要AR视觉检测？
重工制造行业的质检难点，和消费电子、精密小件完全不同。
第一，工件太大。
例如吊车吊臂、工程车辆底盘、大型框架结构、农机车架、铸件外壳等，往往无法轻松搬运到固定检测工位。检测人员必须围绕工件移动，甚至需要在不同角度、不同高度进行检查。
第二，结构复杂。
大型焊接结构、管路支架、加强筋、安装孔、螺栓孔位、焊接附件、装配件位置等，数量多且分布不规则。人工对照二维图纸或装配清单，容易出现漏检。
第三，错漏问题隐蔽。
重工制造中的缺陷不一定是明显的“破损”，更多时候是零件方向装反、孔位偏移、加强板漏装、支架位置错误、局部焊接件缺失，甚至是某个小附件安装角度不符合要求。这类问题用肉眼看并不一定立刻发现，但一旦进入后续装配或交付阶段，返工成本会非常高。
第四，检测结果难以标准化。
传统人工检测高度依赖经验。老员工知道哪里容易出问题，新员工则需要较长时间熟悉图纸和工艺要求。对于企业来说，这意味着检测质量难以稳定复制。
因此，重工制造行业需要的不只是“更快的检测工具”，而是一种能够把CAD设计、检测标准和现场实物直接连接起来的方法。
二、AR视觉检测的核心逻辑是什么？

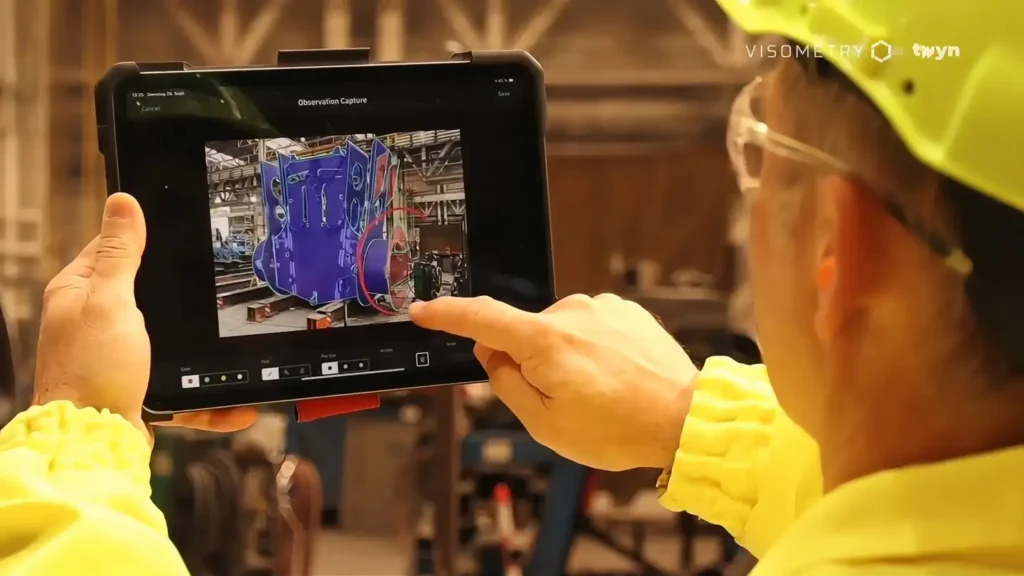

AR视觉检测的核心，是通过iPad等移动终端，将三维CAD模型或检测模型叠加到真实工件画面上。

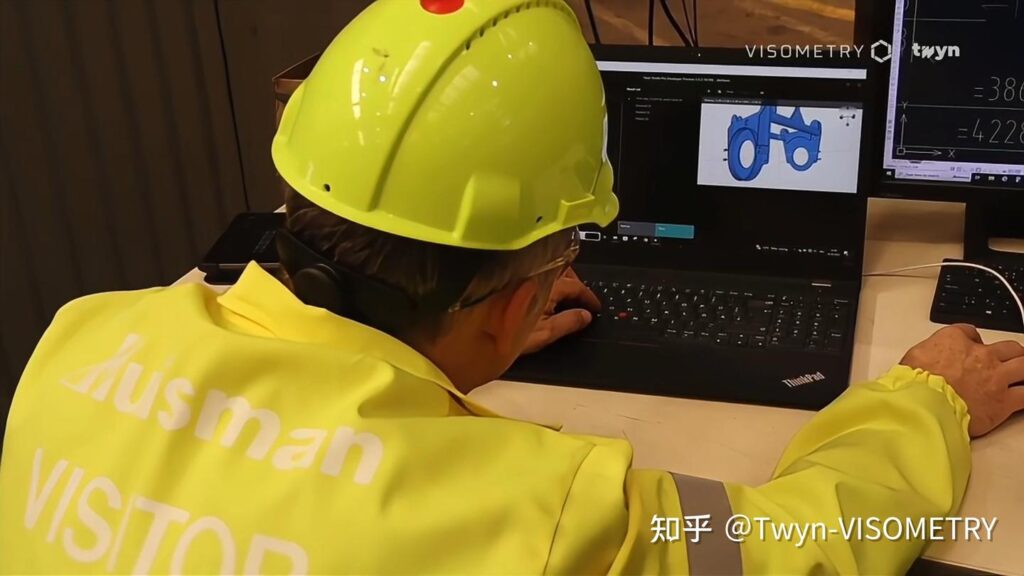

以 Twyn 这类AR视觉检测软件为例，通常可以将CAD模型导入软件，制作成检测项目。现场检测时，操作人员使用iPad摄像头对准实物，系统会识别工件结构，并将虚拟模型与真实画面进行空间匹配。
简单来说，过去质检人员需要在脑子里完成三件事：
看图纸
理解设计状态
再与现场实物进行对比
而AR视觉检测则把这一步变成了“所见即对比”：

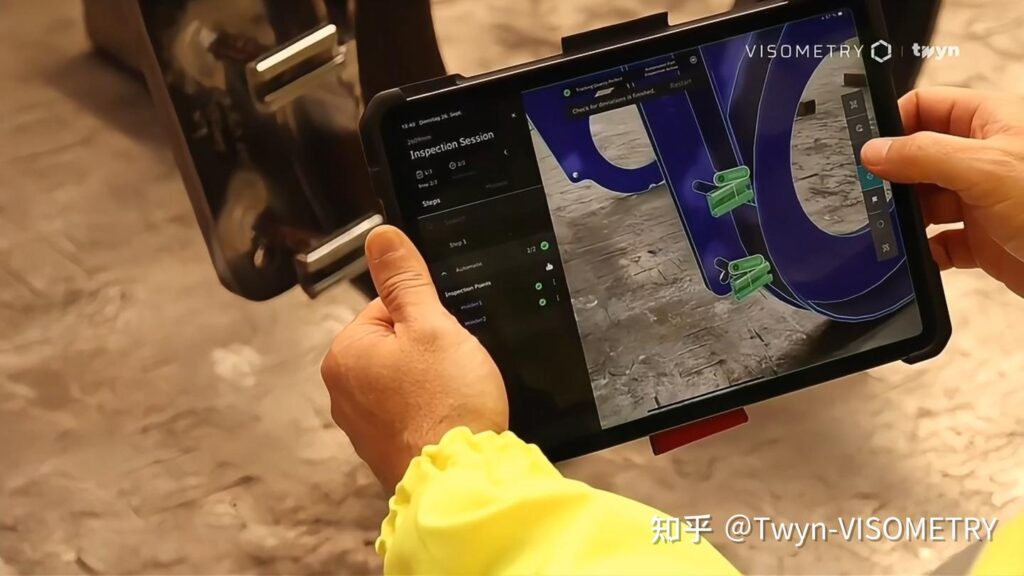

设计模型直接叠加在真实工件上，哪里一致，哪里偏差，哪里缺失，可以更加直观地呈现出来。
这对于重工制造行业非常关键。因为大型结构件本身不适合频繁搬运，也不适合全部依赖固定式视觉检测设备。移动式AR检测工具可以直接进入车间、装配区、焊接区或检修现场，对大型工件进行实景比对。
三、AR视觉检测在重工制造中的典型应用场景
1. 大型钢结构框架检测

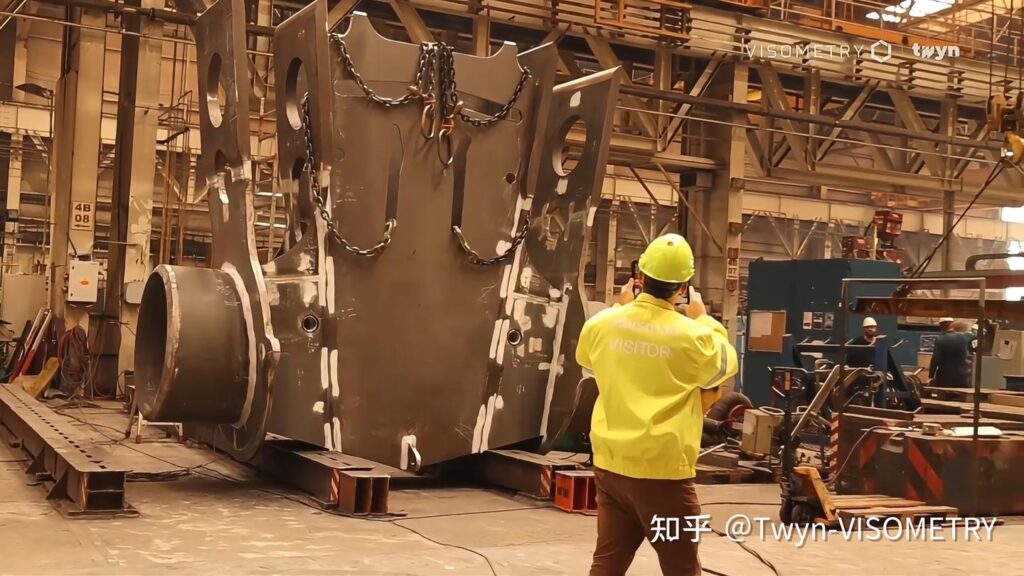

在起重机械、工程机械、矿山设备、农机和特种车辆制造中，大量产品都包含钢结构框架件。例如吊臂、车架、底盘、支撑梁、安装座、加强筋等。
这些结构件的尺寸通常较大，局部附件多，人工检测容易忽略某些小型零件。使用AR视觉检测后，可以将设计模型与实际工件进行叠加，用于检查：
- 加强板是否漏装
- 支架位置是否正确
- 孔位是否偏移
- 焊接附件方向是否装反
- 局部结构是否与设计状态一致
对于复杂框架结构，AR实景叠加能够明显降低“看图纸找位置”的时间成本。
4. 管路、支架和附件装配检测
重工装备内部经常存在大量液压管路、气路、电缆支架和固定件。由于空间复杂、走向多变，人工检测时很容易出现错向、漏装或安装角度不一致。
AR视觉检测可以将正确的管路路径、支架位置和装配状态叠加到现场画面上，帮助操作人员和质检人员快速确认实际状态。
这对于多品种、小批量、非标化较强的重工制造企业尤其有价值。
四、AR视觉检测不是万能测量，而是高效防错漏工具
需要明确的是，AR视觉检测并不等同于三坐标测量，也不应被简单理解为高精度尺寸计量工具。
它更适合解决的是：
- 错装
- 漏装
- 方向错误
- 位置明显偏差
- 结构状态与设计不一致
- 复杂装配步骤不标准
- 人工复核效率低
在实际应用中，AR视觉检测更像是一种连接CAD设计与现场质量控制的可视化工具。它的价值不在于替代所有精密测量设备，而在于把大量原本依赖人工经验的检查工作标准化、可视化和流程化。
对于重工制造企业来说，这一点非常重要。因为很多质量问题并不是“测量精度不够”造成的，而是“没有及时发现错漏”造成的。
五、为什么移动式AR检测适合重工现场？
重工制造现场往往不具备理想的检测环境。工件体积大，现场空间有限，产品批量不一定稳定，很多检测任务无法全部搬到固定自动化检测工位完成。
因此，移动式AR视觉检测有几个明显优势：
首先，部署灵活。
使用iPad等移动终端即可在现场进行检测，不需要为每个大型工件单独建设固定视觉工位。
其次，适合大型工件。

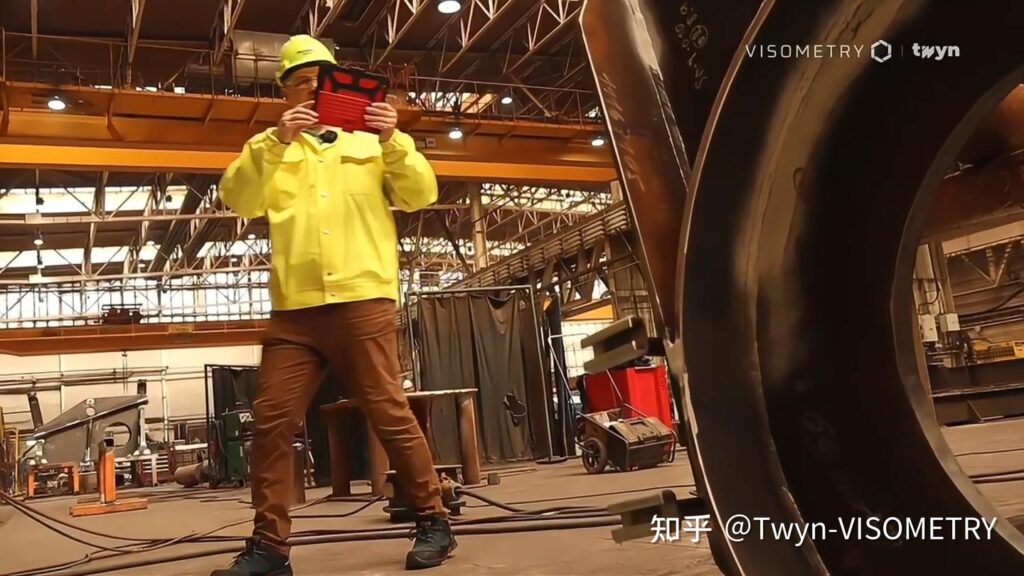

对于吊臂、底盘、车架、大型铸件等产品，检测人员可以围绕工件移动，从不同角度进行比对。
第三，学习成本较低。
通过AR叠加和可视化SOP，新员工可以更快理解检测位置和判断标准，降低对个人经验的依赖。
第四，检测过程更容易追溯。
如果检测项目、检查步骤和图像结果能够形成记录，就有利于后续质量追溯、客户验收和内部工艺改进。
六、AR视觉检测对重工企业的实际价值
从企业管理角度看，AR视觉检测在重工制造中的价值主要体现在三个方面。
第一，提高检测效率。
过去需要反复查看图纸、寻找位置、人工确认的步骤，可以通过AR模型叠加快速完成。尤其是在大型复杂结构件上，效率提升会更加明显。
第二，降低漏检风险。
对于附件多、结构复杂、检测点分散的产品，AR视觉错漏检测可以帮助质检人员按照标准流程逐项确认，减少因疲劳或经验不足造成的漏检。
第三，推动质检标准化。
重工制造行业经常面临人员经验差异问题。通过AR可视化检测，可以把设计要求、检测位置和判断逻辑转化为更直观的现场操作方式，使检测过程更接近标准化作业。
七、未来趋势：AR视觉检测会成为重工质检的重要补充
随着重工制造向数字化、柔性化和智能化发展，质量检测也会从单纯依赖人工经验，逐步转向数字化工具辅助。
在这个过程中，AR视觉检测不会取代所有传统检测方式，但它很可能成为重工制造中非常重要的一类工具。
三坐标、激光跟踪仪、超声波、涡流、硬度检测等设备，解决的是不同层面的质量问题；而AR视觉检测解决的是“设计状态与现场实物是否一致”的直观比对问题。它更适合装配防错漏、结构复核、外观特征检查和可视化SOP指导。
对于工程机械、能源装备、矿山机械、起重设备、农机制造和大型钢结构制造企业来说，AR现实增强技术的价值并不只是“看起来先进”，而是它能够真正进入现场，帮助质检人员更快发现问题，帮助企业减少返工，提升交付质量。
从这个角度看，VISOMETRY Twyn 这类AR视觉检测软件的应用，代表了一种新的质检思路：不是让人继续在复杂图纸和庞大工件之间来回切换，而是把设计模型直接带到现场，让问题在真实画面中被更早发现。
这也许正是AR视觉检测在重工制造行业中最值得关注的地方。
